HBR
Product
Provide Wolrd Class Parts and Engineering Service.
NON-PUSHER SEALS
이메일무단수집거부
이메일주소 무단수집을 거부합니다.
본 웹사이트에 게시된 이메일 주소가 전자우편 수집 프로그램이나 그 밖의 기술적 장치를 이용하여 무단으로 수집되는 것을 거부하며, 이를 위반시 정보통신망법에 의해 형사 처벌됨을 유념하시기 바랍니다.
Application
-
- HBR Type은 견고하며 진동 흡수가 잘되고 단순한 구조로 다양한 온도 조건에서 적용이 가능하도록 Bellows Seal의 특성에 잘 맞게 고안된 Seal이다.
- Hang Up 현상이 없으므로 Bellows Seal의 안정성과 수명은 더욱 보장된다.
- Secondary Seal로 Graphite Ring을 사용하여 고온에 적합하다.
- 다양한 운전 조건에서도 우수한 성능이 유지된다.
Operating Conditions
-
- 온 도 :-75 ℃ to 400 ℃
- 압 력 : F.V. to 25 barG
- 점 도 : 1,000 cP
- 슬러리 : max. 0.5%
Design Features
-
- 컴팩트한 디자인
- Secondary Seal로 Graphite Ring을 사용한다.
Industries Served
-
- 화학 공정
- Gas 압축 장치
- 송풍 산업과 팬
- 오일과 정유
- 페인트와 잉크
- 석유 화학 공정
- 발전 설비
Table
-
Part No. Part Name 1 Mating Ring 2 Seal Ring 3 Mating Ring Packing 4 Collar Packing 5 Face End 6 Bellows 7 Collar End 7D Collar 8 Set Screw 9 Bolts

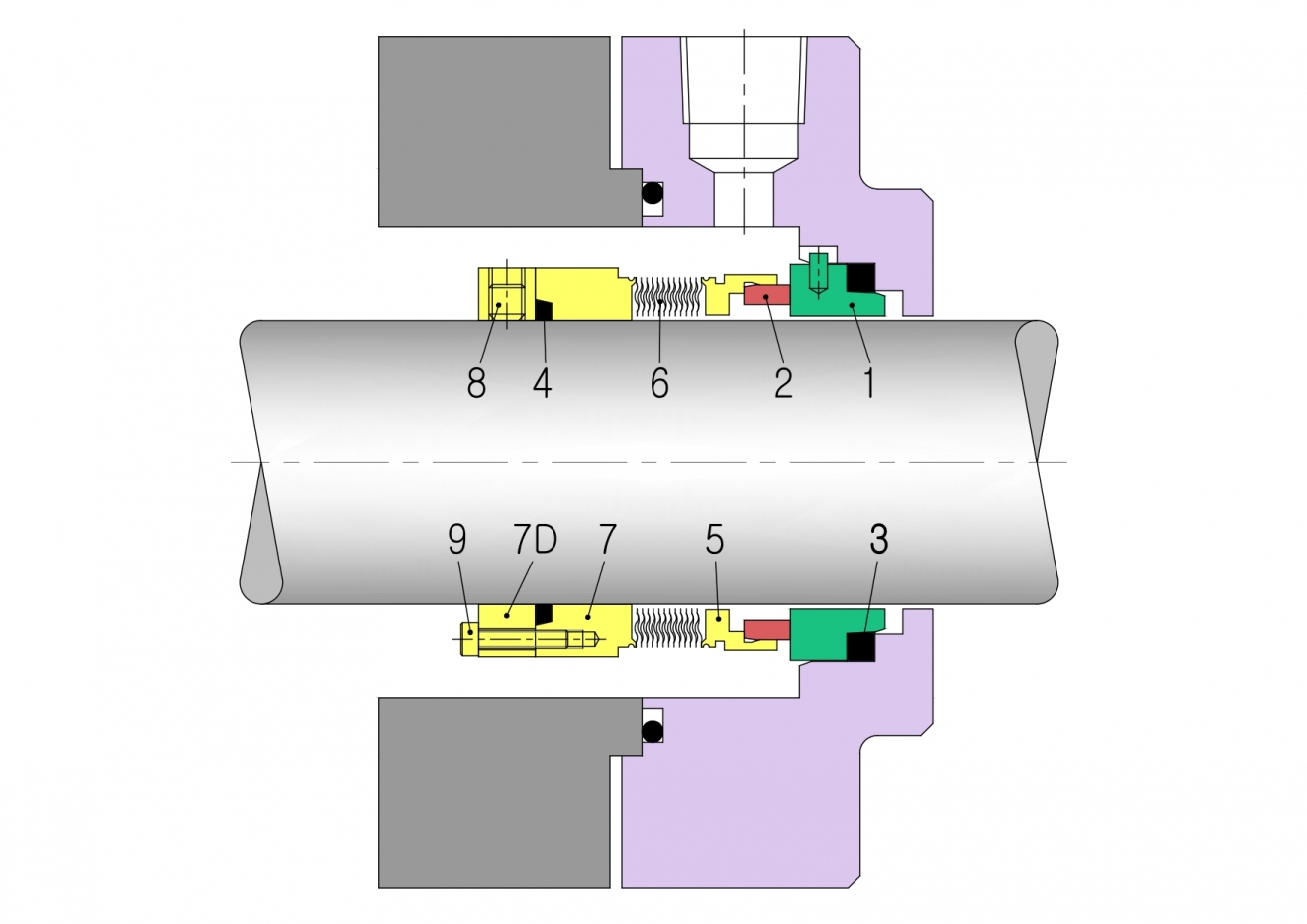

Drawing
-
